架构说明

WeEvent主要使用Spring Boot框架开发。分为Broker和Governance两个子模块，Broker负责事件发布和订阅以及访问区块链FISCO-BCOS，Governance提供一个Web管理端实现事件治理。整个服务使用Nginx实现负载均衡。

模块说明

• Nginx

  WeEvent服务对外统一的访问入口，负责服务请求的负载均衡。

• Broker

  WeEvent的事件代理模块，提供核心的事件发布订阅Publish/Subscribe和Topic管理功能。

  其中，使用Redis缓存事件，使用Zookeeper主备切换。

• Governance

  WeEvent的事件治理模块，提供一个Web管理端。

  其中，使用Mysql数据库存储Topic的统计数据，使用Grafana展示数据。

• FISCO-BCOS

  WeEvent的事件永久存储在区块链FISCO-BCOS上，同时通过区块链来连接各个WeEvent服务。

• MQTT代理Mosquitto

  WeEvent通过Mosquitto（官方地址 ）代理MQTT协议，实现物联网IoT设备的接入。

  Mosquitto是MQTT协议的一个开源实现。

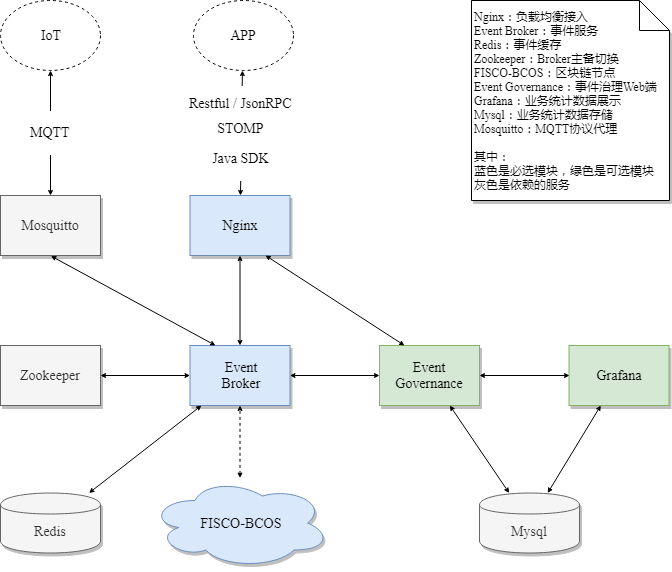

架构设计
